齒板連接技術介紹與典型應用

[資料來源：固捷五金收集整理] [閱讀次數：16269] [加入時間：2009年2月20日] [字號：小中大]

一、齒板與輕型木桁架

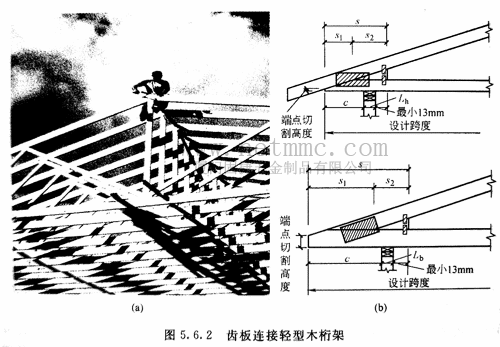

齒板由鍍鋅鋼板經單向打齒制成。齒的形狀因生產商而異。在國外，齒板被廣泛用于由規格材制成的輕型木桁架節點連接或木構件的接長與接厚。根據加拿大木結構設計規范，采用齒板連接而成的輕型木桁架跨度可達30余米。圖5.6.1、圖5.6.2所示為一典型齒板與輕型木桁架。

二、齒板使用條件與齒板用材

1．使用條件
環境條件：不應用于腐蝕、潮濕環境。
工作條件：不應用于傳遞壓力。
齒板由薄鋼板制成。生銹將降低其承載力與耐久性。為防止生銹，齒板應由鍍鋅鋼板制成且鍍鋅層重量不低于275g/m2?？紤]到此鍍鋅要求在腐蝕、潮濕環境仍然是不夠鐵，且我國在齒板的結構應用方面經驗不足，故要求不能將齒板用于腐蝕、潮濕環境。
齒板受壓承載力極低，故不能將齒板用于傳遞壓力。

2．齒板用材
制作齒板所用鋼板可采用Q235碳素結構鋼，Q345低合金高強度結構鋼。質量應符合國際《碳素結構鋼》GB700、《低合金高強度結構鋼》GB/T1591規定。有可靠依據時也可采用其他型號的鋼材。

三、齒板連接制造與施工制作

1. 構造要求
（1）齒板應成對對稱設置于構件連接節點的兩側。
（2）采用齒板連接的構件厚度應不小于齒嵌入構件深度的2倍。

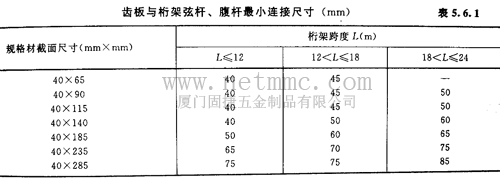

（3）在與桁架弦桿平行及垂直方向，齒板與弦桿的最小連接尺寸以及在腹桿軸線方向齒板與腹桿的最小連接尺寸應符合表5.6.1的規定。

2. 施工制作要求
（1）板齒應與構件表面垂直。
（2）板齒嵌入構件深度應不小于做板齒承載力試驗時板齒嵌入試件的深度。
（3）齒板連接處構件無缺棱、木節、木節孔等缺陷。
（4）拼裝完成后齒板無變形。

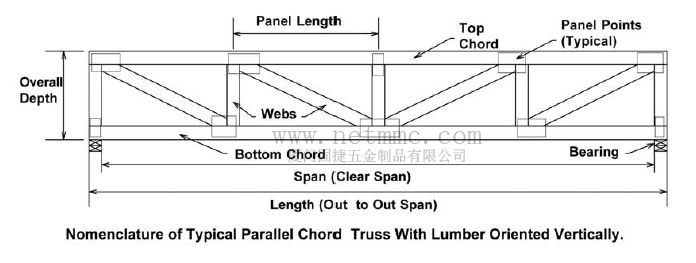

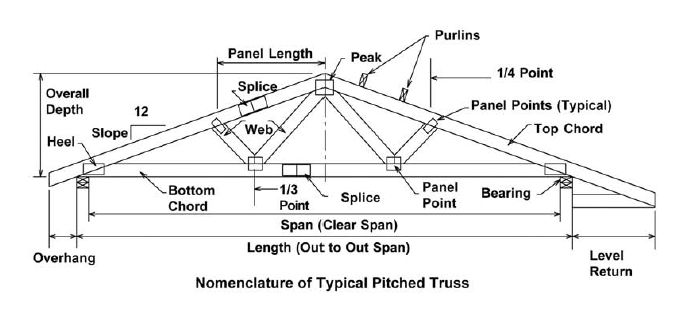

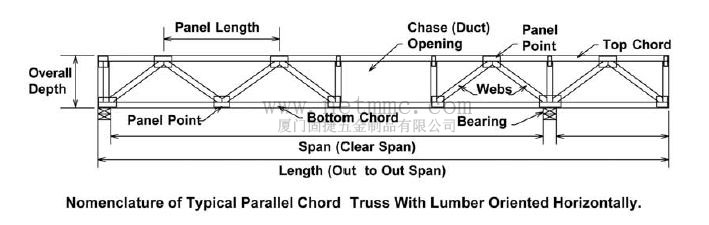

四、齒板的典型應用與專業術語
